双金属温度计

双金属温度计

一、用途：

双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计，能在工作温度超过给定值时，自动发出控制信号切断电源或报警。

双金属温度计具有无汞害、易读数、坚固和耐振等优点，可代替工业玻璃水银温度计广泛适用于工业和科研部门。

双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。户外型外壳铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管。连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。

二、结构原理：

双金属温度计感温元件采用多圈直螺纹形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弾簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴转动指针在刻度盘上指示被测介质温度的变化值。

电接点温度计，指针上装有动接点，固定接点装在设业指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达到自动控制和报警的目的。

三、双金属温度计的特点：

温度计在一般使用的情况下给予按期维护检修。正常以每隔六个月为佳。电接点温度计不适合在强烈震惊下工作，以免影响接点的可靠性。多种双金属温度计不适合用在丈量敞开容器内介质的温度，带电接点温度计比翼在工作震惊较大的场合的控制回路中使用。

双金属温度计在保管、使用安装及运输中，该小心以免碰撞保护管，不能让保护管弯曲变型及将表当扳手使用。

双金属温度计保护管浸入被测介质中长度必需大于感温元件的长度，正常浸入长度大于98mm，0-50℃量程的浸入长度大于152mm，能确保丈量的正确性。

双金属温度计的优点在于响应速度快、体积小、线性度好、较稳定。

四、安装固定形式：

为了适应实际生产的需要，双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

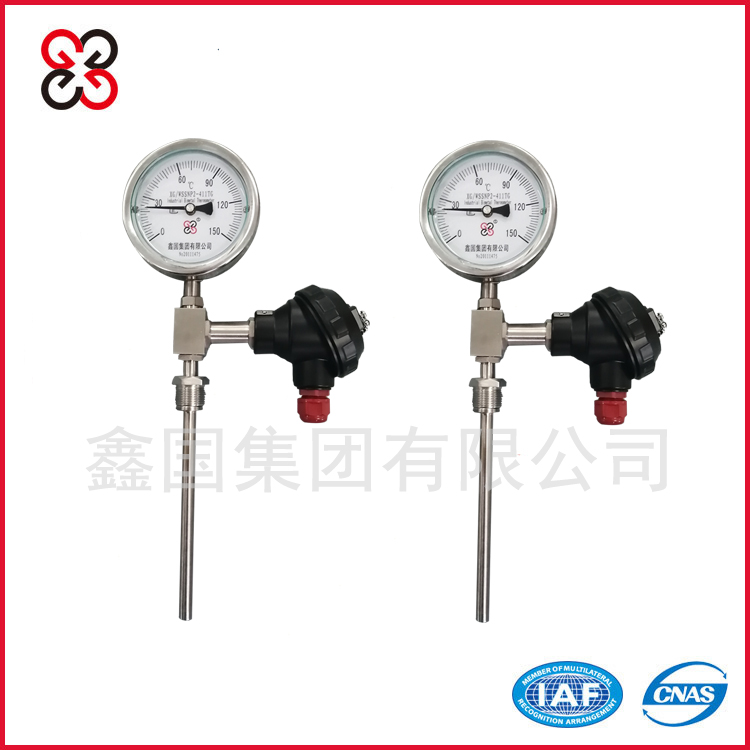

型号：XG/WSSNP2-411TG
